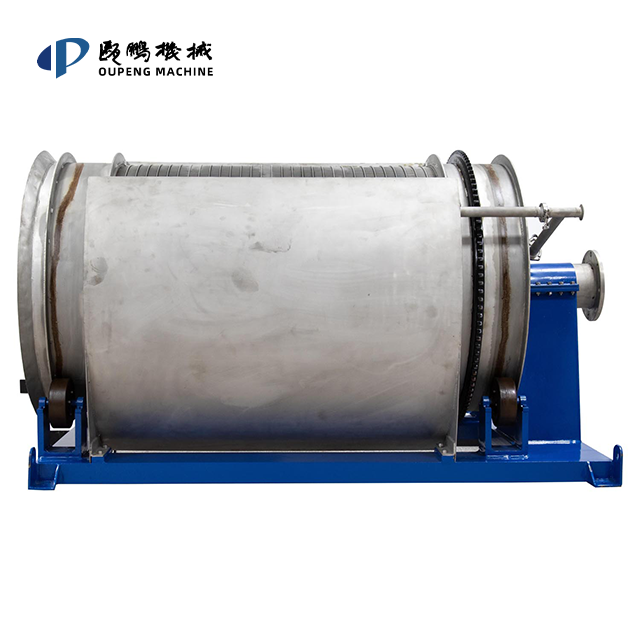

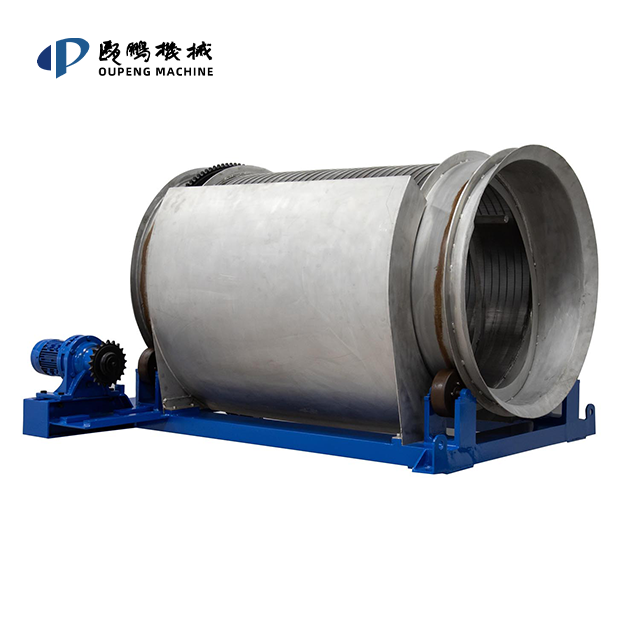

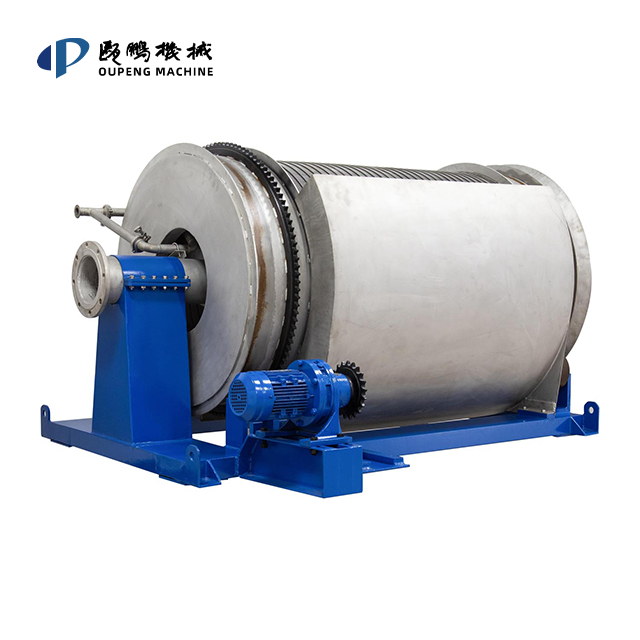

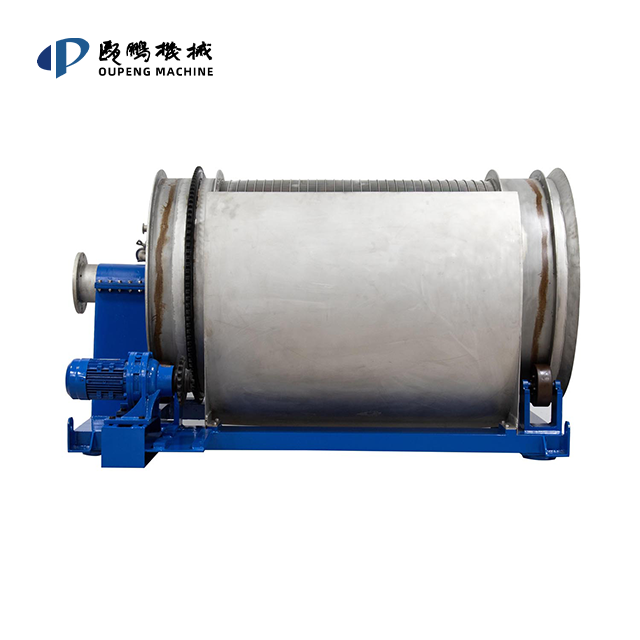

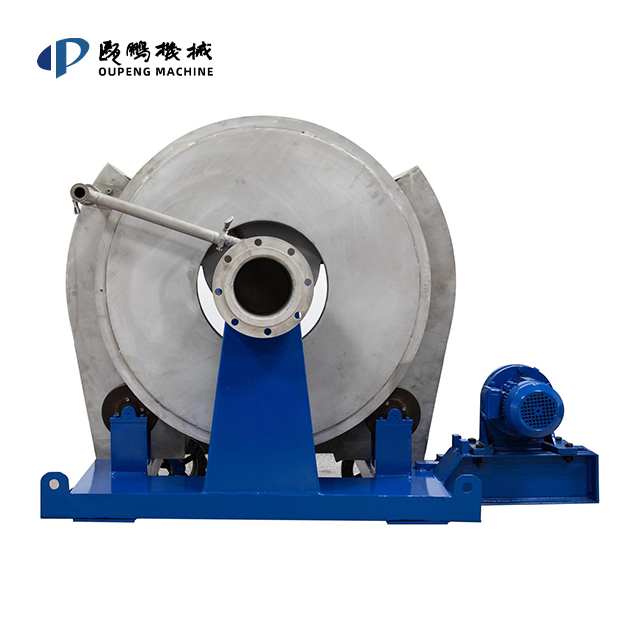

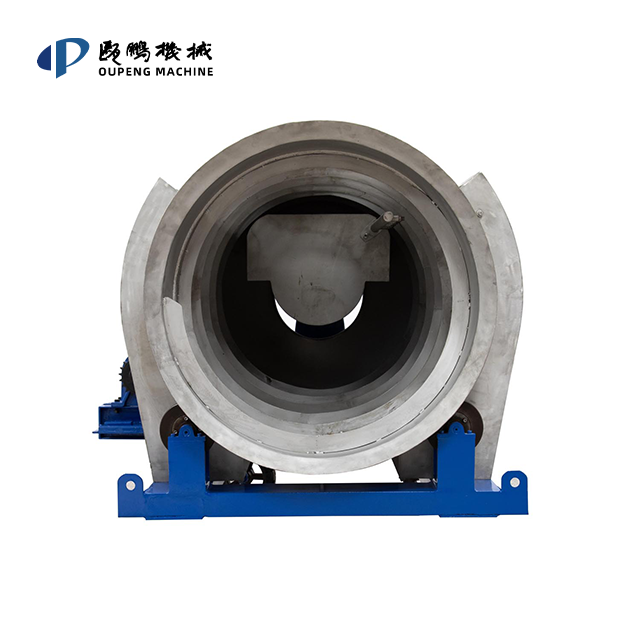

XGS双向流旋转式细格栅

中国瓯鹏机械XGS双向流旋转式细格栅

高效分离固体和液体

双向流旋转式细格栅采用“反旋式过滤法”以优良的固液 分离性能、运行平稳、不易堵塞、自动排渣等性能。

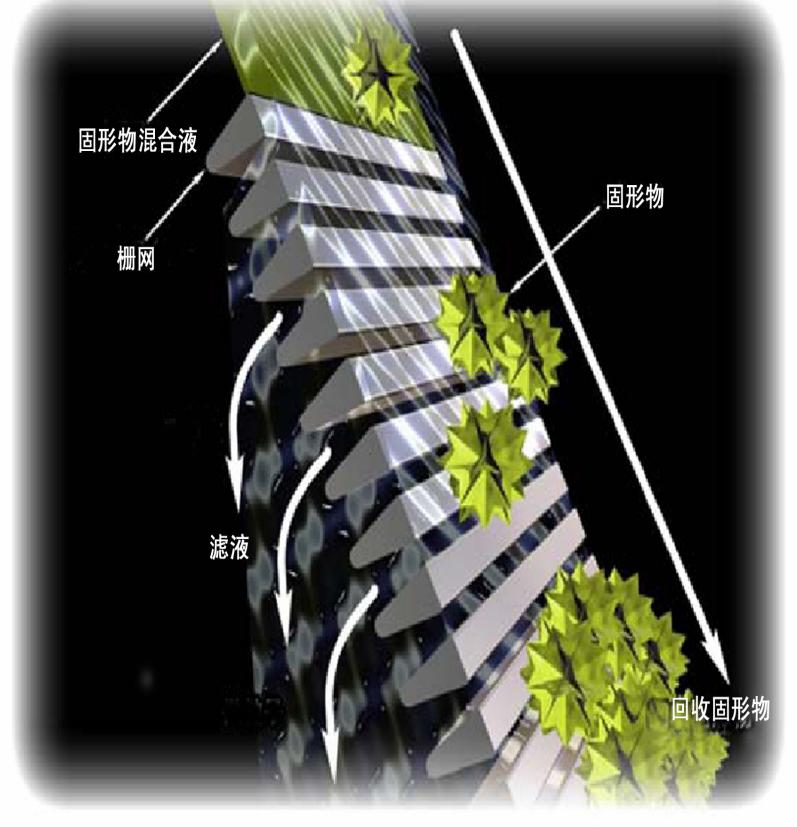

废水进入转鼓栅网内，转鼓与水发生“回转剪切”效应使滤液与转鼓的相对流速增加，实现更好的分离。滤液从栅缝中流出，滤渣由刮渣板将滤渣推至排渣口自动排出。

---

中国瓯鹏机械XGS双向流旋转式细格栅的工作原理

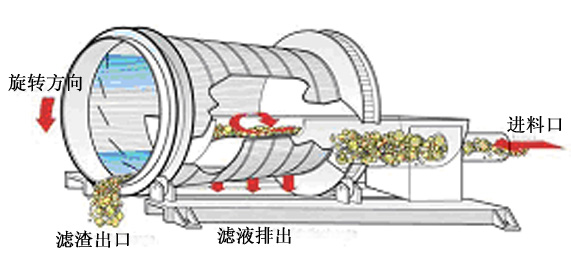

本机为卧式滚筒结构，物料从进料口进入溢流渠，在溢流渠回转稳定后在稳流均布到反水流方向旋转的栅网内壁上，水流与栅网作反切向相对运动，产生“回转剪切力”效应使滤液与转鼓的相对流速增加，实现更好的分离，滤液从栅缝中排出，滤渣被截流在网内。被截留在栅网内的滤渣在栅网内壁的导向板作用下，从出渣端自动排出。由于废水与栅筒的反向相对运动，提高了过水率和减少滤渣对栅网的附着力，从而提高了过滤和回收效率。

---

瓯鹏细格栅技术特点：

95%大于栅网间隙的固渣及50%相当于栅网间隙的固渣一半可被拦截。  V-型截面楔形栅间隙由0.2mm至6mm，以满足不同工艺需求。 V-型截面楔形栅间隙由0.2mm至6mm，以满足不同工艺需求。坚固的栅骨设计减少V-型截面楔形栅的应力集中，更符合高浓度物料处理。

---

瓯鹏双向流旋转式细格栅技术参数

型号	栅格尺寸 Φ×L(mm)	转速 (rpm)	反冲水量 （m3/h）	反冲水压 （mpa）	电机功率 （KW）	尺寸 长×宽×高 (mm)	净重 （kg）
XGS-Ⅰ	600×1100	6	2-3	≥0.3	0.75	1690×1350×870	800
XGS-Ⅱ	850×1100	6	2-3	≥0.3	0.75	1690×1590×1050	900
XGS-Ⅲ	1300×1500	4	3-4	≥0.3	1.1	2595×2150×1585	1200
XGS-Ⅳ	1300×2350	5.7	4-5	≥0.3	1.5	3450×2150×1585	1800
XGS-Ⅴ	1450×2300	5	4-5	≥0.4	1.5	3520×2200×1800	2000
XGS-Ⅵ	1550×3150	5	5-6	≥0.4	3	4580×2350×1900	2500
XGS-Ⅶ	1550×4100	5	6-7	≥0.4	3	5580×2350×1900	3000
