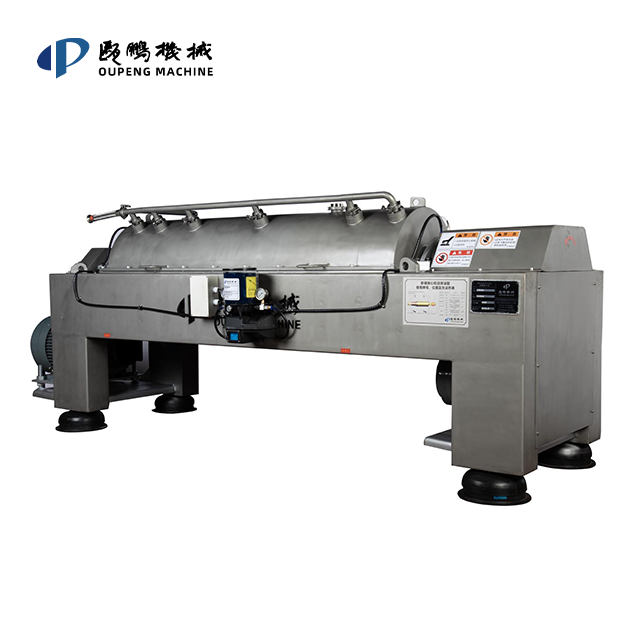

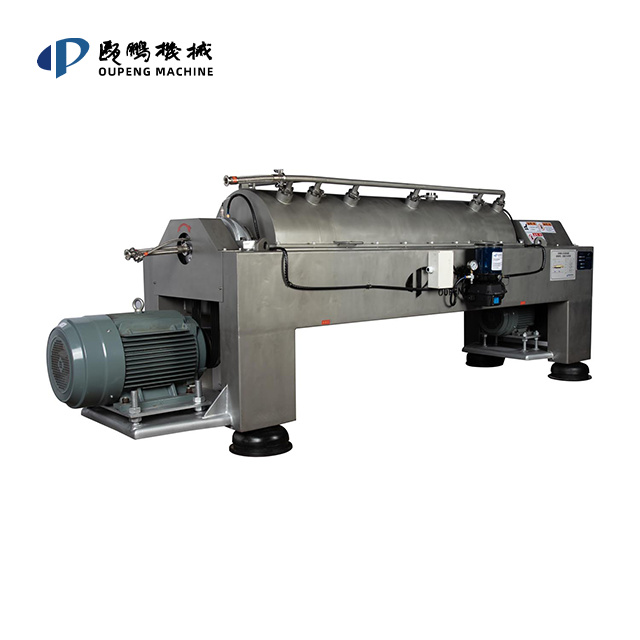

中国瓯鹏机械FOOD食品级卧式沉降离心机
高效分离固体和液体
更卫生的食品加工,交给瓯鹏机械超洁净食品卧螺离心机!
如何保证;超洁净食品卧螺离心机
我们设计如下;
1. 进料管在线清洗
前所未有的在线清洗式进料管,解锁卧螺离心机进料区和锥形区域等关键卫生死角的清洁。
2. 喷淋式在线清洗
优化设计的顶部一体化在线清洗喷淋管设计,配合瓯鹏机械独有的CIP(专利设计“一种自动旋转CIP清洗头”专利号ZL201620276161.8)清洗程序,轻松全面清洗机架内部及转鼓外部,减少清洁剂用量,最大限度保证卫生等级。
3. 独特的螺旋设计
特殊的螺旋结构在保证固体物质高效输送的前提下,并且清洗转鼓缝隙处卫生死角,配合独有的CIP清洗程序,完美清洗转鼓内及螺旋上的残存物料,确保每一次生产都能保证始终如一的高品质。
4. 洁净不锈钢设计
超洁净离心机采用全不锈钢框架,减少微生物附着的风险。
5. 食品级密封和橡胶材质(与物料接触部分)
超洁净离心机的密封和橡胶材质均通过FDA食品级认证。
与其他物料相比,食品食品、药品、精细化工和生物的卫生要求是非常高的,尤其是FOOD卫生级的一个主要应用领域 - 食品加工瓯鹏机械始终按照“卫生设计”的标准设计和制造其离心机。 食品行业领域中,所有与产品接触的构件都必须能够进行 CIP(就地清洁),并因此是专门针对自动清洗而设计的。
用于以符合食品、药品、精细化工和生物技术产品的安全处理要求。
分离固体含量较高的固液混合物时,就要用到卧螺离心机。 这款卧螺离心机与箱式压滤机不同,能持续运行。 强劲的离心力能够根据不同密度从悬浮液中分离出细微的固体颗粒。
模块化结构使我们的卧螺离心机可用于全球各类工业。 这些离心机完美适合各类应用。 用于众多工艺流程,从污泥脱水到分类和湿度分类,直至固体分类。
中国瓯鹏机械FOOD卫生级卧螺离心机凝聚着我们在食品领域30多年的经验和专业知识。 为了达到最佳的分离效果,卧螺离心机应根据特定分离要求进行专门设计。

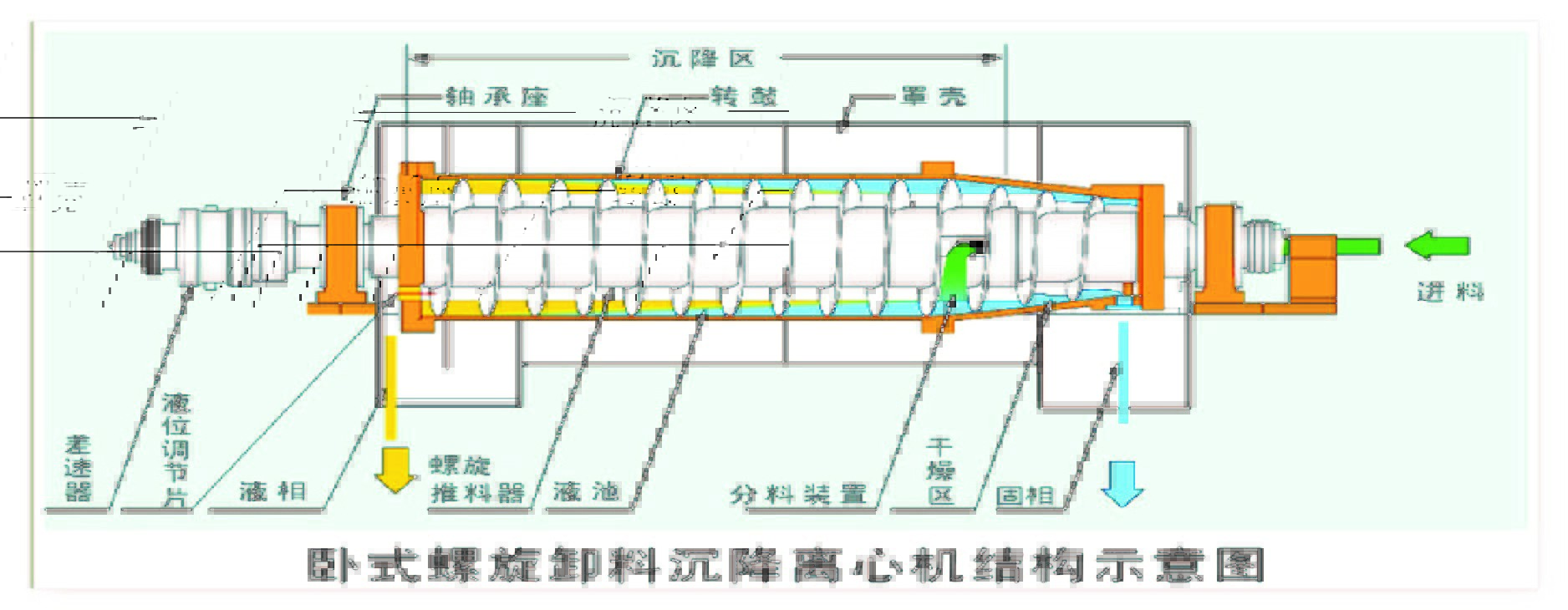

中国瓯鹏机械FOOD 食品级卧螺离心机工作原理
可以将卧螺离心机看作是绕轴旋转的沉降池。 在沉降池中,比液体重的固体颗粒在重力作用下沉到底部,并在池底形成沉淀物(固相)。 例如,可以将用于豆浆生产的卧螺离心机理解为一种沉降池。 在离心机中,通过离心加速度实现固相和液相的分离。 在自行旋转的离心机转筒中,密度较高的比液体重的固体颗粒借助离心力向外移动。 它们在转筒内壁上形成沉淀物。 在离心机中产生约 4000 g 的离心力,而在重力场中仅为 1 g,因此从液体中分离固体颗粒的速度更快,效率更高。

卧螺离心机进料
通过居中布置的进料管,物料被引入卧螺离心机螺旋输送器的入口区。 在这里,经过平缓预加速后,原料经过分料装置口进入卧螺离心机的转筒。
卧螺离心机转鼓
卧螺离心机转鼓呈圆柱加圆锥形,以适合分离任务的速度旋转。 物料在离心机转筒内随着转筒旋转,并在转筒内壁形成一个同心液层。 在离心力的作用下,物料内所含的固体颗粒由于密度更高而沉降到转筒内壁上。 根据用户处理物料的需求,可以在制造卧螺离心机时调整圆柱转筒的长度和圆锥的锥角。
卧螺离心机离心机螺旋推料器
卧螺离心机螺旋输送器以与转鼓转速略为不同的转速旋转,将沉降下来的固体持续推向转鼓的锥端。 差速决定了固体在卧螺离心机转鼓内的停留时间, 而停留时间是决定干固物含量的重要参数。通过改变螺旋输送器的差速度可以达到最佳的分离效果。 根据应用和任务的不同,螺旋输送器的设计也有所不同。
固相排料口
分离后的固体经转鼓锥端上的排料孔排入一个固体集料罩内,然后向下排出。
液位调节板
经澄清的液体(液相)流到转鼓圆锥端并通过转鼓盖中的开孔排出机外。 便于调节并具有很高精度的堰板(液位调节板),使得转鼓内液层深度(液池深度)的调节变得很精确。 溢流排入集液管并在重力作用下排出机外。
产品特点
性能 | |
我们的卧螺离心机从悬浮液中分离出细小固体,并以最佳方式澄清分离出的液体。 可在运行过程中调节混合物在卧螺离心机转筒中的停留时间。 即使进料条件发生变化,分离效果和排出物的固体含量仍能保持恒定。 我们的卧螺离心机为客户的特殊工艺流程专业定制。 只有这样才能在分离过程中实现最佳结果。 (一举荣获 2015年中国发明,发明专利ZL 2015 1 0511285.X 带自动反馈扭矩的齿轮箱) | √ 从悬浮液中分离出极细微的固体。 √ 形成最佳澄清液(析出物)。 √ 调节差速确保分离效果/干物质含量恒定不变。 |
| |
操作 | |
中国瓯鹏机械的FOOD 卧螺离心机是能够连续工作的工业离心机,一流的自动化功能最大程度减少操作设备所需的工作量。 因此,我们应用于制药、生物技术和食品工业的卧螺离心机可以轻松地集成入 CIP 系统。 在工艺流程自动化中,各功能的监测以及各组件之间的交互起着重要作用。 | √ 连续且自动运行,最大程度减少工作量。 √ 可集成PLC系统。 √ 统一直观的机器和系统控制。 |
瓯鹏食品级卧式沉降离心机技术参数 | |||||
型号 | FOOD2-4 | FOOD3-4 | FOOD4-4 | FOOD5-4 | FOOD6-4 |
转鼓直径 | 255mm | 360mm | 430mm | 550mm | 650mm |
转鼓转速 | 5300rpm | 4450rpm | 4050rpm | 3350rpm | 3100rpm |
最大分离因素 | 4000 xg | 4000 xg | 4000 xg | 3500 xg | 3500 xg |
差速 | 1.5-30rpm | 1.5-30rpm | 1.5-30rpm | 1.5-30rpm | 1.5-30rpm |
材质 | 所有与物料接触的零部件均由优质不锈钢制成 | ||||
外形尺寸 (长X宽X高) | 2300X925X900mm | 3200X1130X1150mm | 3500X1170X1250mm | 4200X1425X1480mm | 4900X1525X1630mm |
重量 | 1000 KG | 2500 KG | 3500 KG | 5500 KG | 8000 KG |
转鼓驱动电机 | 7.5 KW | 18.5 KW | 30 KW | 45 KW | 75 KW |
螺旋驱动电机 | 4 KW | 5.5 KW | 7.5 KW | 15 KW | 22 KW |
